投入/插入式液位傳感器 |
|
CYG304、CYG314、CYG313
|
|
| 利用流體靜力學原理測量水深或液位，是壓力傳感器的一種重要應用。采用特制的中間有通氣導 |
| 管的電纜及專門的密封技術，即保證了傳感器的水密封，又使得參考?jí)毫η慌c環境氣壓相通，從而保 |
| 證了測量的高精度和高穩定性。CYG314適用于大多數除酸性外所有介質，CYG313是針對化工工業中 |
強腐蝕性的酸性液體而特制。 |
（本系列傳感器均可供應標準化信號輸出的變送器品種） |
| |
| 一.主要技術指標 |
| |
型 號 |
CYG304 |
CYG314 |
CYG313 |
量 程 |
0—5，10…200mH2O |
0—1，2，5，10…200 mH2O |
0—1，2…20 mH2O |
零位輸出 |
≤±10mV |
≤±5mV |
≤±5mV |
滿量程輸出 |
100mV±50﹪ |
100mV±50﹪ |
30mV±530﹪ |
電橋阻抗 |
0.6—1.3 K |
3—6 K |
10 K |
供電電源 |
恒流源：5—10mA
或恒壓源：15VDC |
恒流源：2mA
或恒壓源：15VDC |
恒壓源：15VDC |
過載能力 |
150﹪ |
補償溫區 |
﹣10℃—﹢60℃ |
工作溫區 |
﹣40℃—﹢80℃ |
適用介質 |
清水、油等 |
海水、堿性工業廢液等 |
強腐蝕性酸液、污水 |
|
| |
二.分檔性能參數 |
| |
指標
檔級 |
零點時漂
mv8小時 |
零點溫度系數
×10﹣4 / ℃·FS |
靈敏度溫度系數
×10﹣4 / ℃·FS |
非線性
±﹪FS |
不重復性，遲滯
±﹪FS |
A |
0.2 |
5 |
5 |
0.3 |
0.15 |
B |
0.1 |
3 |
3 |
0.2 |
0.1 |
C |
0.05 |
2 |
2 |
0.15 |
0.05 |
|
| |
| |
| 三.標準外形、壓力接口及殼體材料 |
| |

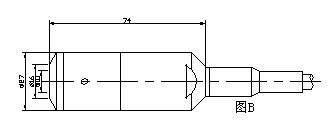

| 下圖為液位傳感器的標準外型示意圖，材料為1Cr18Ni9Ti不銹鋼或聚四氟乙烯。特殊外型可以特 |
| 訂。圖A為CYG313圖B為CYG304、314。 |
| |
|
|
|
經檢測，性能指標均達到國外先進水平的電極液位傳感器 |
| |
|
|
|
