投入/插入式液位變送器 |
| |
CYG2304、CYG2314、CYG2313 |
| |
| 在現今自控測量諸多領域中，越來越多的用戶希望使用于操作，可直接與數控儀表聯用的、 |
| 輸出為標準信號的液位變送器，為此我們?cè)谝何粋鞲衅鞯幕A(chǔ)上重點推出投入/插入式液位變送 |
| 器，該產品既保持了原有的高精度、高穩定性及水密封性的優良品質，又進一步方便了用戶的使 |
| 用。CYG2304、CYG2314、CYG2313以及CYG2314T等五個型號的產品，各針對于不同的測量介 |
| 質和工況。其中新產品“投入式防雷型”液位變送器已大量投放市場，它主要是針對南方雷 |
| 電較頻繁的戶外場合使用。液位變送器的使用方式，可分投入與插入式兩種，從結構分類， |
| 又由一體式與分體式構成。 |
| |
| 一.主要技術指標 |
| |
型 號 |
CYG2304 |
CYG2314 |
CYG2313 |
量 程 |
0—1、2、5…200 mH2O（或0—200KPa） |
0—2、5…20 mH2O（或0—200KPa） |
供電電源 |
恒壓源12—36VDC、標準24VDC、（特殊特定） |
輸出信號 |
電流4—20mA或電壓0—5V或頻率1—10 KHz（特殊特定） |
過載能力 |
200﹪ |
補償溫區 |
﹣10℃—﹢60℃ |
工作溫區 |
﹣40℃—﹢80℃ |
適用介質 |
清水、油、無腐蝕或弱酸性腐蝕液 |
污水、海水、堿性的工業廢液 |
強腐蝕性的酸液 |
|
| |
| 二.分檔性能參數 |
| |
指標
檔級 |
靜態精度
級別﹪FS |
零點溫度系數
×10﹣4 / ℃·FS |
靈敏度溫度系數
×10﹣4 / ℃·FS |
零位時漂
±﹪FS / 8小時 |
零位穩定性
±﹪FS / 1年 |
A |
1.0 |
5 |
5 |
0.2 |
0.3 |
B |
0.5 |
3 |
3 |
0.1 |
0.2 |
C |
0.25 |
2 |
2 |
0.1 |
0.2 |
|
| |
| 三.一體式與分體式液位變送器對比表 |
| |
|
一體式液位變送器 |
分體式液位變送器 |
優
點 |
使用方便，抗干擾性能好 |
零位、靈敏度均可調節，安裝方法靈活方便，特別
適合于耐腐蝕型、插入安裝型、耐介質磨損型、抗
介質阻塞型及精度要求高于0.15﹪的液位變送器測控。 |
缺點 |
零位無法調節，零位時漂會選加入總精度 |
|
|
| |

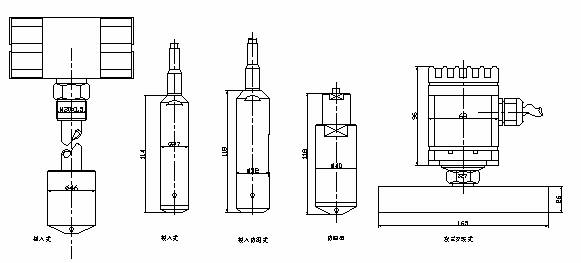

| 四.外形尺寸與殼體材料 |
| |
| 一體化液位變送器外形與傳感器相似，變送器部分材質為不銹鋼或聚四氟乙烯。注：投入式 |
| 液位變送器訂貨時需注明連接的專用導氣電纜長度。插入式液位變送器需注明插入桿長度。耐腐 |
| 蝕液位變送器需注明從傳感器連接至變送單元的電纜長度及電纜保護套管長度。 |
| |
|
| |
|
| |
|
| |
|
| |
|
